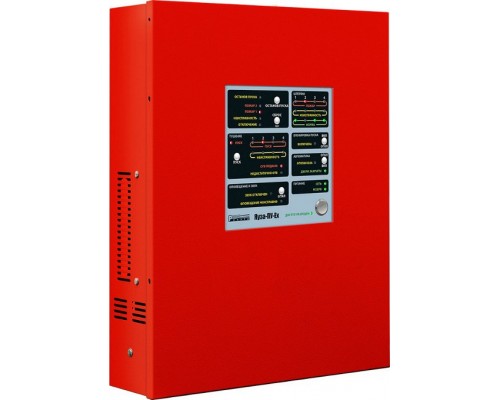

Прибор приемно-контрольный и управления «ЯУЗА-ПУ-Ех» предназначен для автономной или совместной работы в составе систем противопожарной защиты объектов различного назначения с взрывоопасными зонами.
Особенности
ЯУЗА-ПУ-Ех соответствует требованиям ТРТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», относится к связанному электрооборудованию, должен устанавливаться ВНЕ ВЗРЫВООПАСНЫХ зон. Маркировка взрывозащиты [Exib]IIB.
Количество направлений пожаротушения - одно.
Типы подключаемых установок пожаротушения:
модульного тонкораспыленной водой;
газового;
порошкового;
аэрозольного;
воднодисперсионного.
ЯУЗА-ПУ-Ех обеспечивает
- прием извещений от автоматических и ручных пожарных извещателей (ПИ), а также пультов дистанционного пуска (ПДП);
- питание извещателей, имеющих 4-х проводную схему подключения. Выходное напряжение искробезопасной линии питания 12В, ток нагрузки не более 100мА. Количество искробезопасных источников электропитания с макс. нагрузочной способностью 100 мА - 2;
- подключение извещателей с видом взрывозащиты «взрывонепроницаемая оболочка «d» с применением барьеров искрозащиты БИЗ-Ех;
- квитирование в ШС ручного ПИ;
- подключение до 5-ти ПДП в ШС дистанционного пуска с квитированием;
- подключение в ШС контроля дверей защищаемого помещения до 5-ти извещателей с нормально-замкнутыми контактами;
- управление средствами искробезопасного и невзрывозащищенного оповещения с контролем линий связи;
- управление установками дымогазоудаления, и другими инженерными системами и исполнительными устройствами;
- настройку тактики работы с персонального компьютера через USB либо с клавиатуры Яуза-КВ;
- автоматический, дистанционный либо ручной запуск пожаротушения;
- возможность использования в случае, когда помещение сопредельное с защищаемым также является взрывоопасным.
Входные и выходные цепи прибора разделены на 3 группы: Группа 1: используемые только во взрывоопасной зоне; Группа 2: возможно использование либо во взрывоопасной, либо в невзрывоопасной зоне; Группа 3: используемые только в невзрывоопасной зоне.
Управление прибором осуществляется с помощью кнопок, расположенных на лицевой панели прибора, либо с выносных клавиатур Яуза-КВ, предусмотрена защита от несанкционированного доступа.
Восстановление режима «АВТОМАТИЧЕСКОГО ПУСКА» пожаротушения осуществляется с лицевой панели прибора, либо с выносных клавиатур Яуза-КВ, а из взрывоопасной зоны, при помощи устройства УПС-Ех. ЯУЗА-ПУ-Ех ведет протокол событий (4000 событий) с возможностью чтения с выносной клавиатуры Яуза-КВ либо с ПК через USB;
Питание прибора осуществляется:
от сети переменного тока напряжением 187…242В;
от внешнего источника постоянного тока 10…30В;
от встраиваемых АКБ.
ЯУЗА-ПУ-Ех обеспечивает функционирование со всеми взрывозащищенными пожарными извещателями, производимыми ЗАО «РИЭЛТА», а также другими извещателями и оповещателями, согласованными по электрическим и искробезопасным параметрам.
